生产烧碱（NaOH）的主要设备是电解槽，其配套设备是蒸发器，所用材料主要是18-8型Cr-Ni奥氏体不锈钢。原来一般应用12Cr18Ni9Ti，一套蒸发器使用不锈钢管7吨，新建厂后改用06Cr18Ni18Si2RE奥氏体不锈钢，使用效果较12Cr18Ni9Ti钢设备寿命提高了数倍。也有采用022Cr17Ni12MoCuN钢制造的。
当NaOH温度不高时，常用Cr-N、Cr-Ni-Mo奥氏体不锈钢，可以耐烧碱（NaOH）的腐蚀。高纯高铬铁素体不锈钢008Cr27Mo、008Cr30Mo2，具有优异的耐NaOH腐蚀的性能。w(Cr)≥26%的高铬铁素体不锈钢具有优异的耐NaOH的腐蚀性能，此性能甚至优于纯镍。
在纯碱氯化铵装置中多采用022Cr18Ni18Mo5N钢制造，此材料既耐氯化铵，又耐海水腐蚀，使用寿命达20年以上。
耐NaOH腐蚀不锈钢的选择见表2-10。

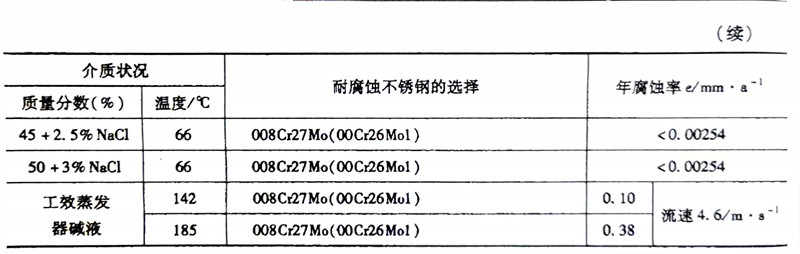

表2-10 耐NaOH腐蚀不锈钢的选择（浓度项数值指NaOH浓度）
