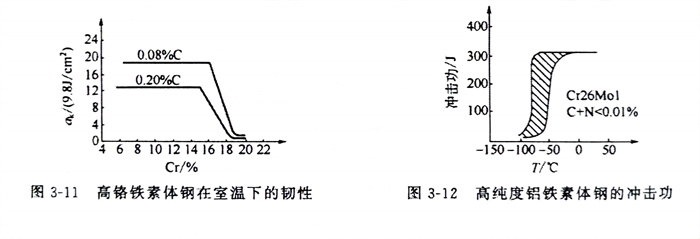

铁素体钢焊接时的主要问题之一，是近缝区晶粒急剧长大而引起的脆化。铁素体钢加热时没有相转变发生，这种晶粒粗化现象也不可能通过热处理来改善，因而会造成明显脆化的后果。同时由于高铬铁素体钢室温下韧性很低（见图3-11），很容易在接头上产生裂纹。


  高纯度的高铬铁素体钢有优秀的耐应力腐蚀开裂性能，而且纯度提高后缺口敏感性并不很大，室温及低温下的韧性显著提高，如图3-12所示。因而焊接时的裂纹倾向可显著降低。可见，尽量限制钢和焊缝中的碳、氮等杂质含量，可以显著改善可焊性。


图 11.jpg
