·热轧1Cr18Ni9Ti 不锈钢中板一般系热处理、酸洗后交货,但使用中发现在原表面残留有局部氧化皮处出现严重锈蚀。
·对1Cr18Ni9T i 热轧不锈钢中板经热轧并热处理后的表面氧化皮进行了分析:氧化皮通常有三层。内层为Cr2O3和Cr2O3·FeO,中间层为Fe3O4,外层为Fe2O3.
随距表面距离的不同,铬浓度的变化见表9.7(基体铬量为18.65%)。
从表9.7中可知,由于氧化皮的形成,表面有贫铬区产生。这是导致氧化皮处严重锈蚀的原因。

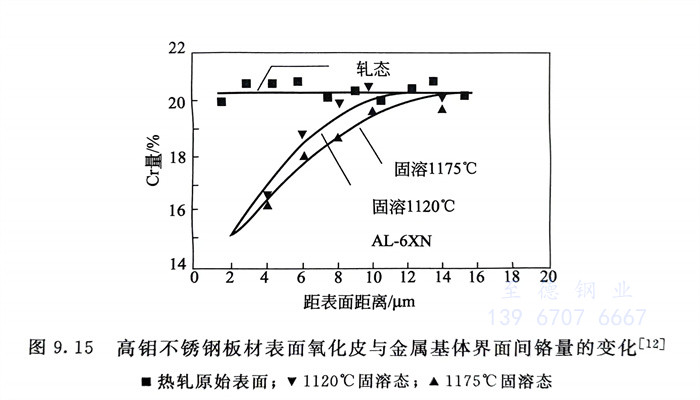

·国外曾对00Cr21Ni25Mo6N高钼不锈钢热轧板表面氧化皮和基体间的铬量变化进行了分析,结果表明(图9.15);贫铬层有12μm厚,铬量最低处浓度约为15%。氧化皮的存在,表面层的铬量降低,使此钢的耐点蚀性能下降。
