1. 管间跨接
①. 管道通过法兰连接、焊接和螺纹连接等方式与设备相连，对于法兰连接，一般情况下是法兰通过螺栓、螺母的连接可将静电导走，并不需要另做法兰跨接线设计。在螺栓连接处，如果导电效果不良时，可在法兰螺栓上增设金属齿型垫片的方法加以解决，见图15.10。
②. 当工艺物料有特殊要求或法兰连接的管道系统是绝缘状态，法兰的跨接线就要进行设计，以确保静电能迅速通过法兰跨接线传导至设备接地板导走。对于管道与设备管口相连处的法兰跨接由于其管口一般没有接地板，管口端跨接线缠在螺栓上用螺母压紧，必要时加用金属齿形垫片。
③. 有静电接地要求的管道，各段管子间应导电。当金属法兰用金属螺栓或卡子紧固时，当每对法兰或螺纹接头间电阻值超过0.03Ω时，应设导线跨接。
跨接线采用截面积大于6m㎡的铜芯软绞线。接地铜线推荐使用电气专业常用的多股铜芯聚氯乙烯绝缘电线，截面积6m㎡、16m㎡或25m㎡电线以及Φ6mm圆钢等。

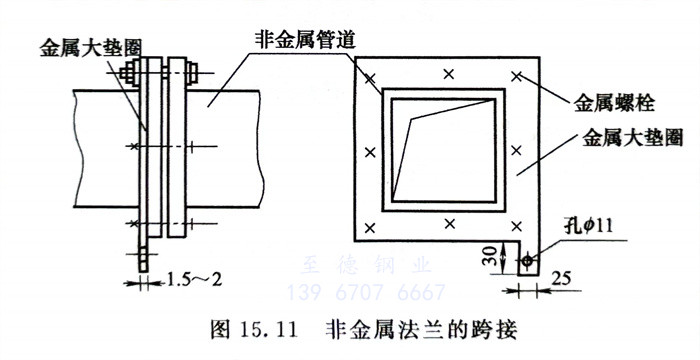

④. 塑料等非金属法兰用金属螺栓紧固连接，可加金属大垫圈，使所有螺栓均相接在一起，然后再引出去接地。跨接示意图见图15.11。

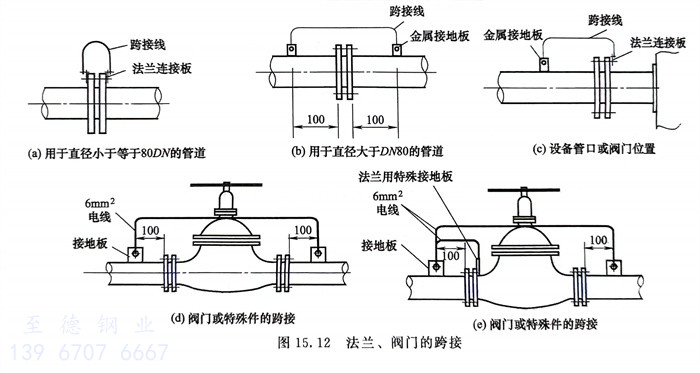

⑤. 法兰、阀门的跨接方式见图15.12。
2. 管际跨接
①. 平行管道净距离小于100mm时，每隔20米加跨接线。
②. 交叉管道净距离小于100mm时，加跨接线。
③. 管道净距离大于100mm时按独立管线处理。
④. 跨接线采用截面积大于6m㎡的铜芯软绞线。
管道静电接地要求如图15.13所示。
