04Cr13Ni5Mo是含钼马氏体不锈钢，由于碳含量较低，且含有5％的镍（质量分数），其耐蚀性较好。在Cr13型不锈钢中，其耐蚀性最好，加工成形性优良，焊接性良好，适用于大断面尺寸要求焊接性良好的情况，如大型水电站水轮机的转轮和转轮下环等。
一、化学成分

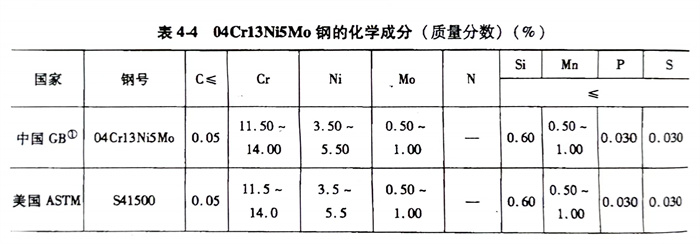

化学成分见表4-4。
二、热加工

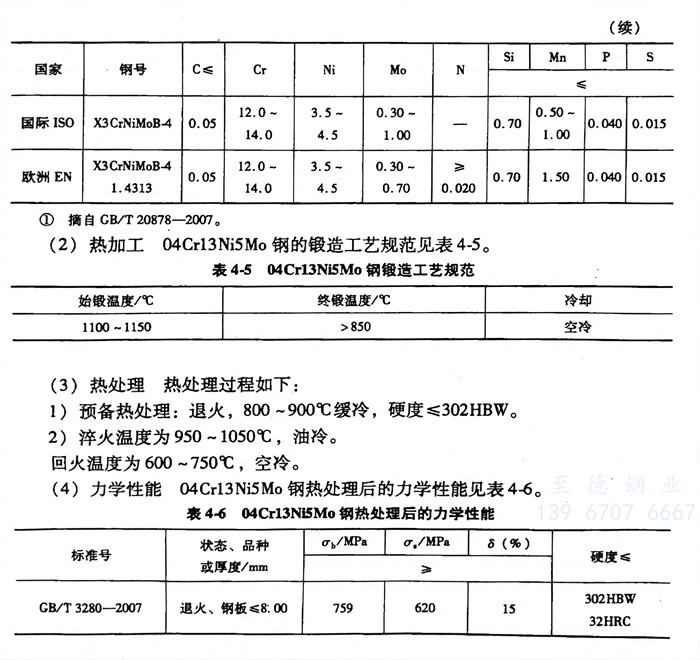

04Cr13Ni5Mo钢的锻造工艺规范见表4-5。
三、热处理
热处理过程如下：
1. 预备热处理：退火，800～900℃缓冷，硬度≤302HBW。
2. 淬火温度为950～1050℃，油冷。
回火温度为600～750℃，空冷。
四、力学性能
04Cr13Ni5Mo钢热处理后的力学性能见表4-6。
