06Cr13（0Cr13）不锈钢比12Cr13（1Cr13）不锈钢的耐蚀性、加工成形性质优良，具有较好的韧性、塑性和冷变形性，其不锈性、耐蚀性及焊接性均优于12Cr13～40Cr13 不锈钢。用于制作要求较高韧性及受冲击载荷的零件，如汽轮机叶片、结构架、耐腐蚀介质设备的衬里、螺栓和螺母等。
一、化学成分
06Cr13（0Cr13）不锈钢的化学成分见表4-34。
二、热加工
06Cr13（0Cr13）不锈钢的锻造工艺规范见表4-35。
三、预备热处理
06Cr13（0Cr13）不锈钢退火温度780～830℃，空冷或缓冷，硬度≤183HBW。
四、淬火及回火
06Cr13（0Cr13）不锈钢淬火温度950～1050℃，回火温度400～700℃。
五、力学性能

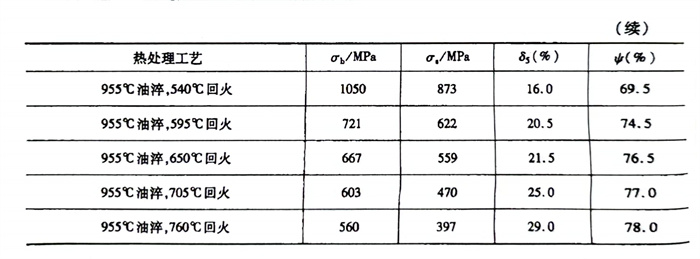

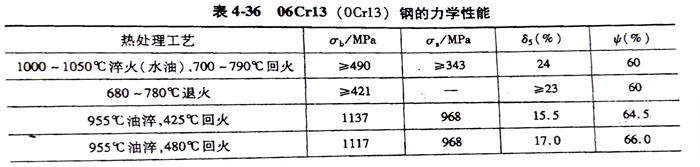

06Cr13（0Cr13）不锈钢的力学性能见表4-36。
六、焊接性
06Cr13（0Cr13）不锈钢焊接性好，可采用各种焊接工艺，焊前预热（250～350℃），焊后若焊缝需加工，应退火处理，退火采用700～750℃并缓冷。选用A107、A207焊条，焊后不作热处理，焊缝呈双相(α+γ)组织结构。
七、耐蚀性
06Cr13（0Cr13）不锈钢的腐蚀试验数据见表4-37。
