Cr18型双相不锈钢发展概况。我国Cr18型双相不锈钢的牌号有022Cr19Ni5Mo3Si2N和14Cr18Ni11Si4AlTi （1Cr18Ni11Si4AlTi）两种。Cr18型双相不锈钢最早由瑞典在20世纪60年代初期开发成功，其牌号为3RE60。Cr18型的双相不锈钢是目前合金元素含量最低的双相不锈钢，是可焊性良好的耐应力腐蚀钢种，它在氯化物介质中的耐孔蚀性能同317L不锈钢相当，耐中性氯化物应力腐蚀性能显著优于普通18-8型奥氏体不锈钢，用于承受较低应力（≤00.2）和较低浓度氯化物条件下的设备和部件，尤其耐以孔蚀为起源的应力腐蚀效果显著，它有较好的强度-韧性综合性能、冷热加工工艺性能及焊接性能，适用作结构材料。
022Cr18Ni5Mo3Si2N 双相不锈钢简介。022Cr18Ni5Mo3Si2N（原习惯牌号为00Cr18Ni5Mo3Si2N，3RE60）已纳入 GB/T 1220、GB/T 3280、GB/T 4237、GB/T 20878、GB/T 21832、GB/T 21833等标准中。它属于Cr18型双相不锈钢，该牌号材料包括钢棒、钢板、无缝钢管、焊接钢管等。该钢耐应力腐蚀，相当于瑞典的3RE60双相不锈钢，对应的欧洲 EN 10216-7和EN 10217-7 标准牌号为X2CrNiMoSi18-5-3®，1.4424°。20世纪60年代初期瑞典开发出3RE60钢，该钢由瑞典 Sandvik厂生产，它用于纸浆和造纸工业。20世纪70年代初，中国在3RE60钢的基础上加入0.06％～0.10％的氮，调整了焊接热影响区（HAZ）的铁素体相与奥氏体相的比例，进一步改进了钢的耐应力腐蚀破裂（SCC）性能，使00Cr18Ni5Mo3Si2钢在中国得到了大量的推广应用。

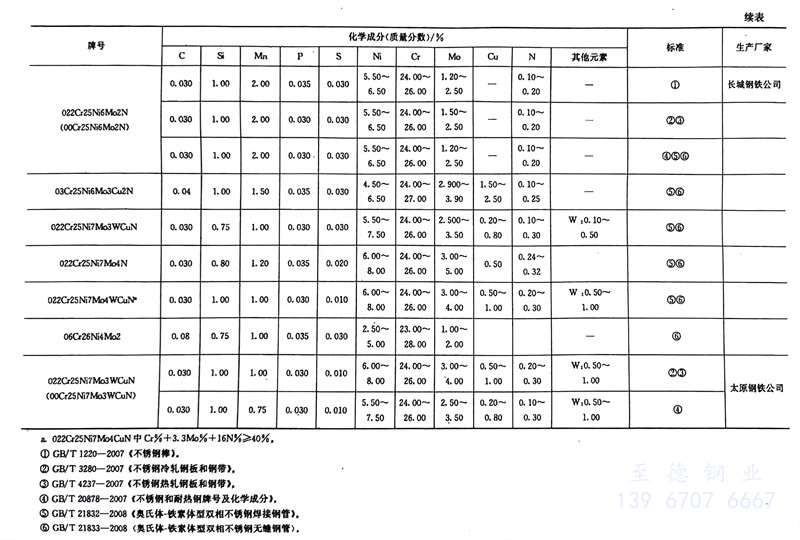

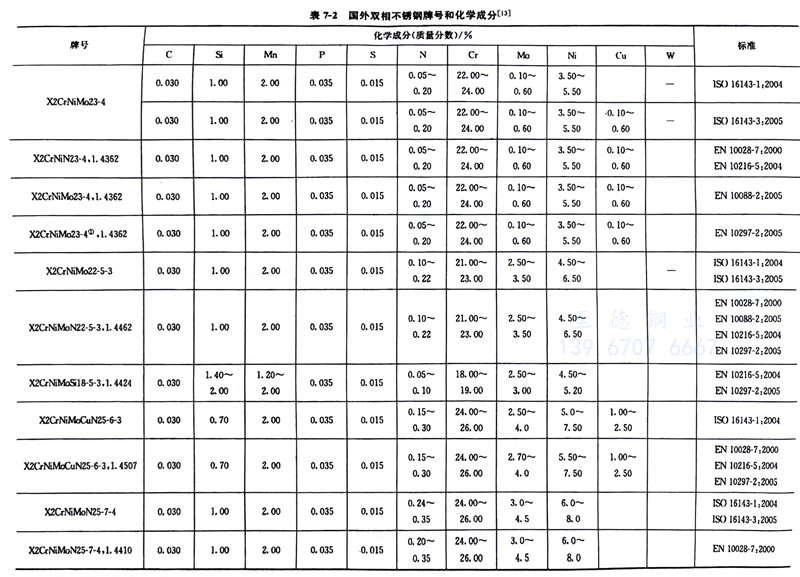

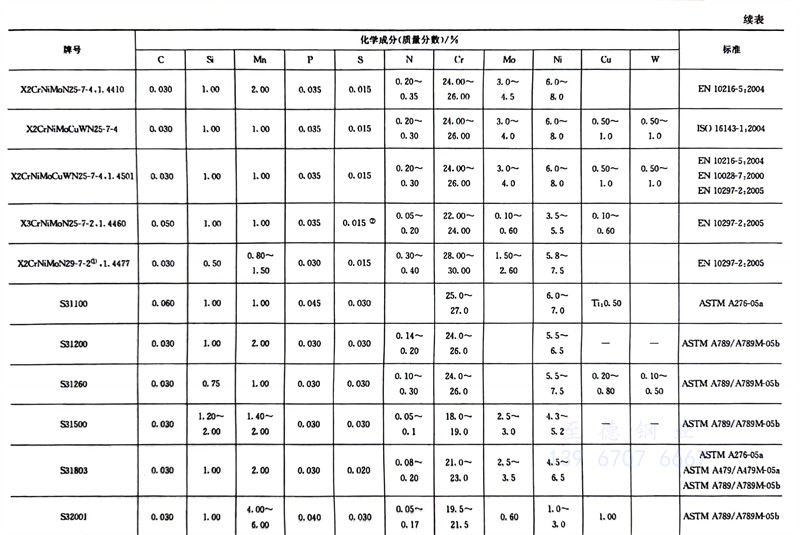

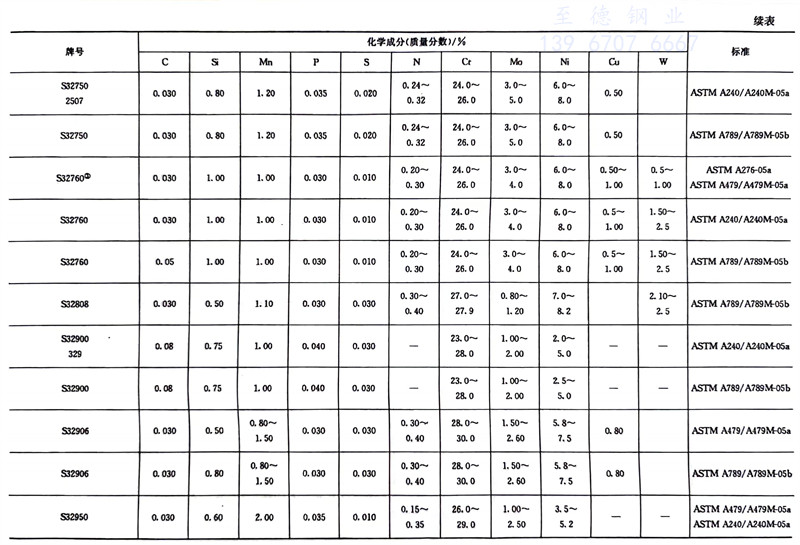

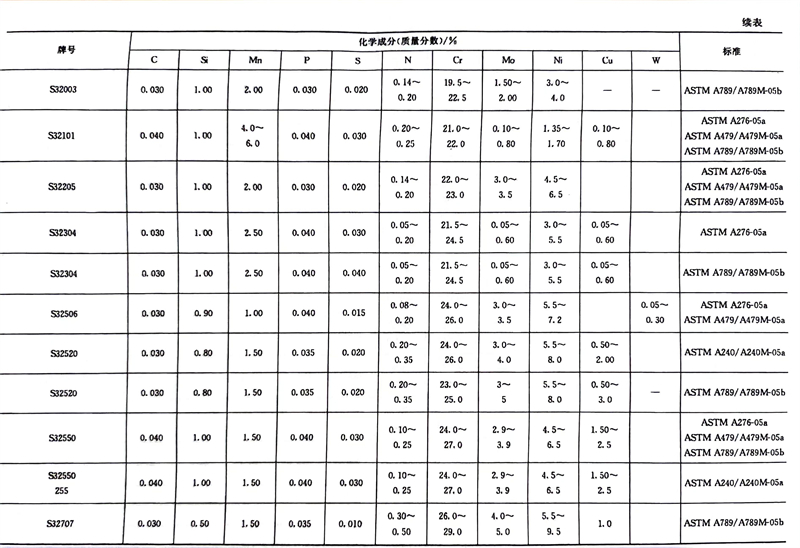

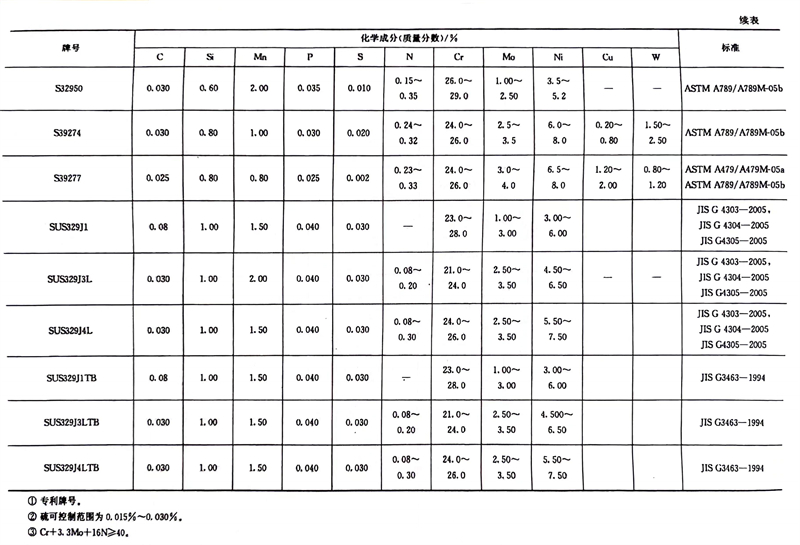

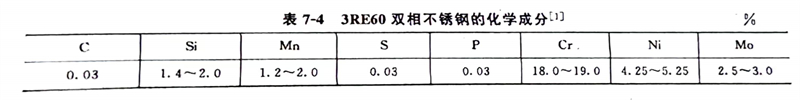

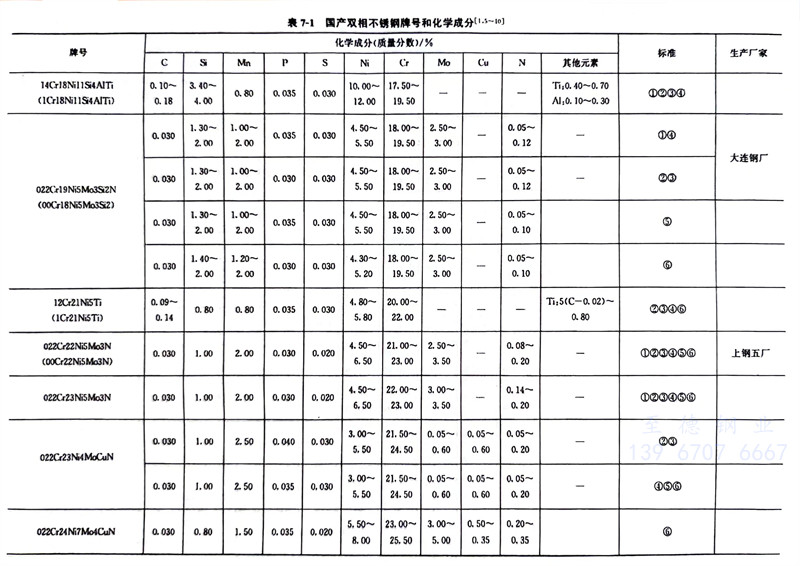

中国Cr18型双相不锈钢化学成分见表7-1，美国、日本、欧洲的Cr18型双相不锈钢化学成分见表7-2，瑞典的3RE60双相不锈钢化学成分见表7-4。
022Cr19Ni5Mo3Si2N 钢性能。022Cr19Ni5Mo3Si2N钢为超低碳双相不锈钢，该钢中碳含量很低，铬的含量也不多，形成475℃脆性和。相脆化的可能性不大，其双相组织的比例相对稳定。如果将它长期加热，因钢中含有钼和硅合金元素，仍有出现。相脆化和475℃脆性的可能，可通过980℃固溶处理恢复到钢原来的相比例。该钢与奥氏体型不锈钢相比，具有较低的焊接热裂纹倾向；与铁素体型不锈钢相比，焊后脆化倾向较低，具有良好的焊接性。但是，在焊接热影响区中会出现单相铁素体组织，对焊接接头耐应力腐蚀、晶间腐蚀和力学性能均有影响。
Cr18型双相不锈钢用途。无论是瑞典的3RE60钢，还是国内的022Cr19Ni5Mo3Si2N钢都得到了广泛的应用，主要用在纸浆和造纸、炼油、化肥、化工和石油化工等工业领域，大多数用于制造热交换器、冷凝冷却器等，许多情况是代替304钢和316钢在应力腐蚀的环境下使用的；也有利用双相不锈钢的高腐蚀疲劳强度，如用于制造纸压力滚筒机、甲铵泵泵体等，也有用它与碳钢相近的线胀系数，如制造合成甲醇厂的管式反应器等。022Cr19Ni5Mo3Si2N （00Cr18Ni5Mo3Si2）钢在甲铵液中也有比316L（尿素级）钢更好的耐腐蚀疲劳性能，在小化肥厂多年的甲铵泵泵体使用实践证明，双相不锈钢有很好的耐低周腐蚀疲劳性能，可以代替 06Cr17Ni12Mo2Ti （0Cr18Ni12Mo3Ti）钢使用。
