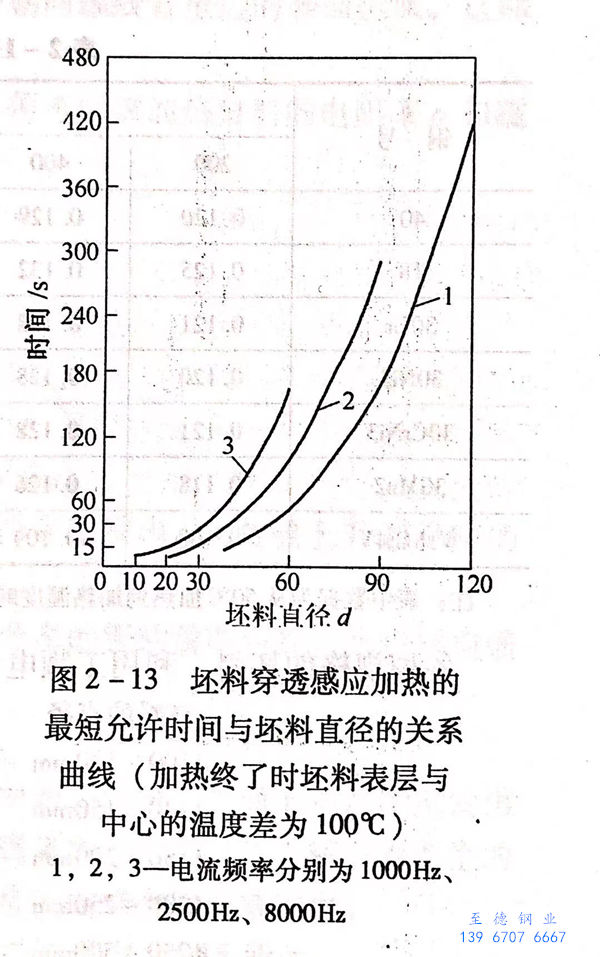

要减少感应加热时间，主要应考虑缩短坯料中心的加热时间。在一定的电流频率下，这会引起坯料表里温差的增加。一般不锈钢管坯料表里温差控制在100℃之内（图2-13）。这个数值就明确了提高加热速度的极限，即限定了坯料的加热时间。对于不同断面尺寸的坯料，采用不同频率的电流时，其加热时间是不同的。
在规定的温差下，金属穿透加热的最短允许时间可用理论方法计算。但实际上用实验数据更为准确和便捷。

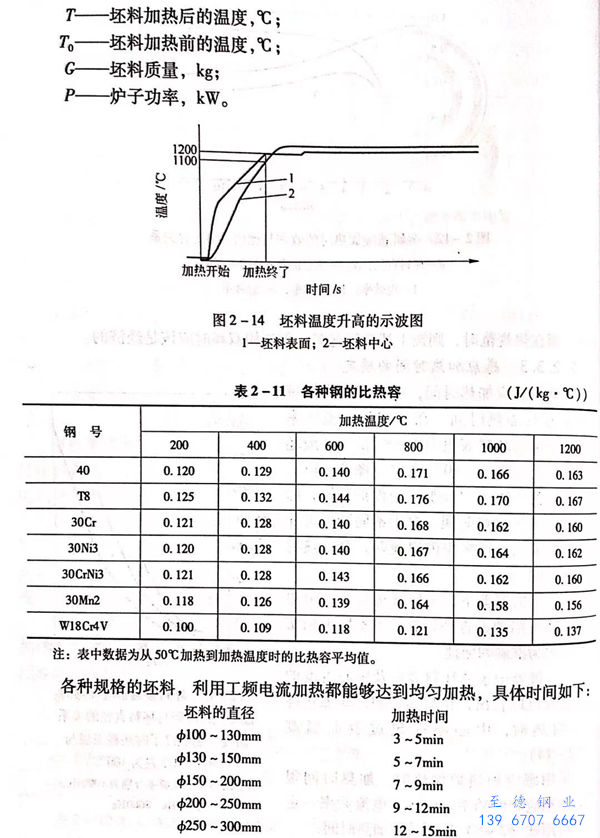

由示波器记录的坯料表面及中心温度的升高过程可以看出，在加热后期，即加热终了的均热时，中心温度超过表面温度（图 2-14）。
采用感应加热炉加热时，加热时间很短，当感应炉的功率、电压、电流频率一定时，可用式近似计算加热时间。
