超级不锈钢|Super stainless

超级不锈钢主要是指超级铁素体不锈钢(高铬量、高钼量,且耐点蚀当量值≥35),超级奥氏体不锈钢(高铬量、高钼量、高氮量,且耐点蚀当量值≥40)及超级双相不锈钢(耐点蚀当量值≥40)。它们的耐腐蚀性能,特别是耐点蚀、耐缝隙腐蚀等局部腐蚀性能远优于原有不锈钢,并填补了长期以来不锈钢(铁基耐蚀合金)与高镍(铁镍基和镍基)耐蚀合金之间没有高耐蚀性不锈钢的空白。主要应用于石油、化工、石化、机械、能源(燃煤、燃油电厂和核电以及陆地、海洋深井和超深井油气田开发等)、工业以及环保(如烟气脱硫)、海洋开发(海水淡化、海洋工程)等领域中,大型装置和关键装备、构建、件等。

产品分类 / 用途

015Cr21Ni26Mo5Cu2、N08904、904L、00Cr20Ni25Mo4.5Cu



015Cr21Ni26Mo5Cu2、00Cr20Ni25Mo4.5Cu、904L超级奥氏体不锈钢,此钢种是一种含碳量很低的高合金化的奥氏体不锈钢,在稀硫酸中有很好抗腐蚀性,专为腐蚀条件苛刻的环境而设计。具有较高的铬含量和足够的镍含量,铜的加入使它具有很强的抗酸能力,尤其对氯化物间隙腐蚀和应力腐蚀崩裂有高度抗性,不易出现蚀损斑和裂缝,抗点蚀能力略优与其他钢种,具有良好的可加工性和可焊性,可用于压力容器。

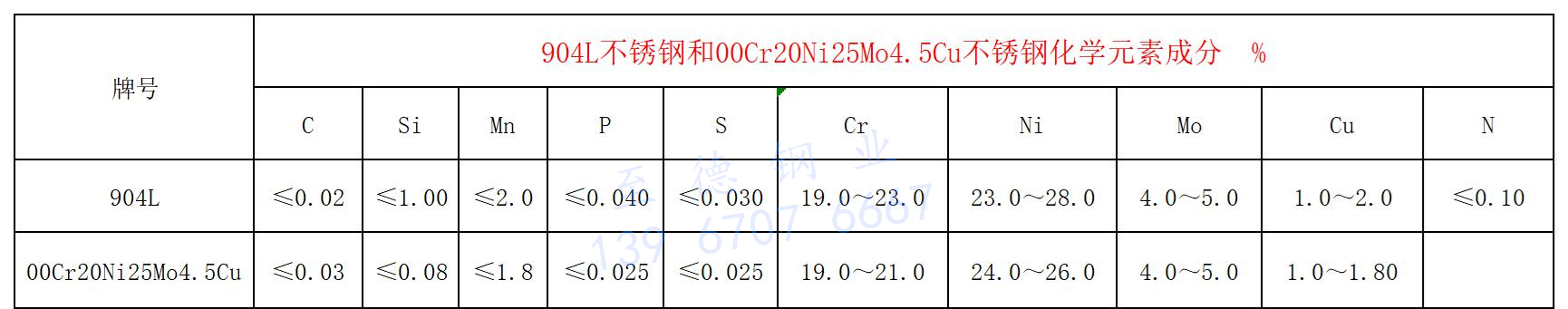

一、化学成分


904L 化学元素成分.jpg


二、力学性能




三、工艺性能


 a. 热加工


   015Cr21Ni26Mo5Cu2、00Cr20Ni25Mo4.5Cu、904L不锈钢具有良好的热加工性能,但较316L不锈钢热变形抗力大,加工难度增大。钢的热加工温度范围900-1150℃。热锻的最高加热温度可达1180℃,订锻温度≥900℃。


 b. 冷加工


   015Cr21Ni26Mo5Cu2、00Cr20Ni25Mo4.5Cu、904L不锈钢的冷加工性能类似于316L不锈钢,可进行冷拔、冷轧及其他冷成形加工。


 c. 热处理



     固溶处理制度为 1100-1150℃加热保温后快冷。


 d. 焊接


    015Cr21Ni26Mo5Cu2、00Cr20Ni25Mo4.5Cu、904L不锈钢焊接性能良好,可使用常规的焊接方法予以焊接,焊接材料与母材相同,焊前不需要预热,焊后也不需要热处理,如需热处理,可在1075-1125℃加热后快冷进行热处理。


四、材料应用


   015Cr21Ni26Mo5Cu2、00Cr20Ni25Mo4.5Cu、904L不锈钢主要用于石油化工领域如醋酸丁酯、醋酸甲酸、对苯二酸、聚氯乙烯等环境;无机化学工业,如硫酸、硫酸铵、纯碱、磷酸等介质环境;防污染净化系统,如煅烧炉和电厂烟道洗涤器;海水、半咸水和污染水的冷却器等。
