铬镍奥氏体不锈钢管用于耐蚀的工作环境下，其使用温度在常温或不太高的温度下（350℃以下），对于接头的要求主要是耐蚀性，接头的力学性能，如塑性和韧性都能满足要求。
若用于高温环境，作为热强钢或在低温下工作时，则应注意低温脆化和高温脆化问题。
1. 奥氏体钢焊缝的低温脆化

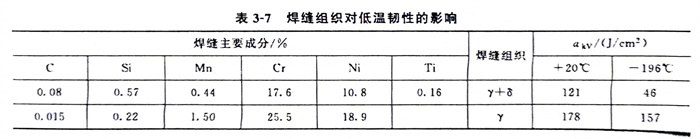

对低温韧性有特殊要求时、通常选用18-8 不锈钢管，此时，应注意焊缝的组织状态对低温韧性影响很大，如表3-7所示。从表3-7可以看出，一般不能采用γ＋δ双相组织，而应采用单γ组织的焊缝金属。
2. 奥氏体焊缝的高温脆化
奥氏体焊缝中含有较多铁素体化元素或较多。相时，都会引起显著的高温脆化现象。加热温度越高并且加热时间越长，脆化越严重。例如含25％。相的1Cr18Ni10VNb焊缝，焊态时的akv为83.5J／c㎡；在650℃加热2小时后，akv为70.5J／c㎡；在650℃加热200h后，akv只有12.8J／c㎡；在750℃加热2h后，akv为有24.5J／c㎡。所以，长期在高温下工作的焊缝金属中所含的。相要小于5％。含量较多的。相引起脆化的原因，一般认为是δ→σ。的结果。有的研究表明：在晶粒内部沉淀析出。相的有害作用较小，而晶界上沉淀的。相有害作用较大。另外，单向γ焊缝也会析出σ相。因此一旦出现。相，脆化就比较严重。这时，如果出现σ相，可加热到1050～1100℃保温1h后水淬，大部分。相可重新溶解到奥氏体中去，可改善其塑性和韧性。
综上所述，奥氏体不锈钢管焊接接头的力学性能一般是可以满足要求的，只是在高温或低温下工作时要注意脆化问题。
