高纯铁素体不锈钢 Cr18Mo2 性能与特点
a. 力学性能和脆性转变温度

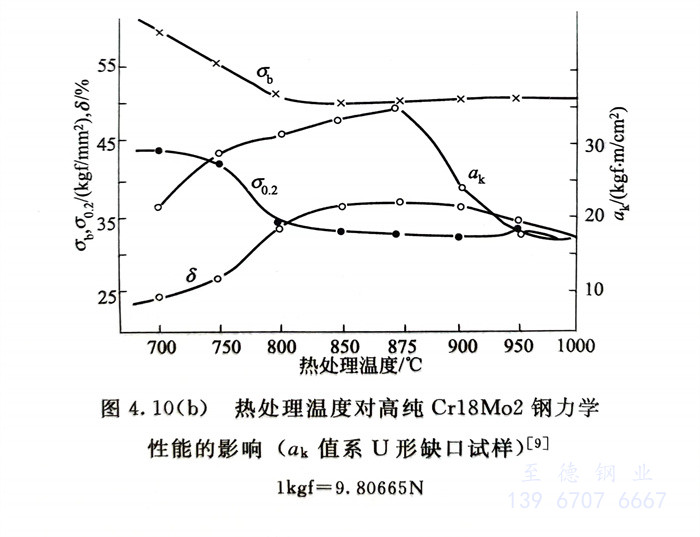

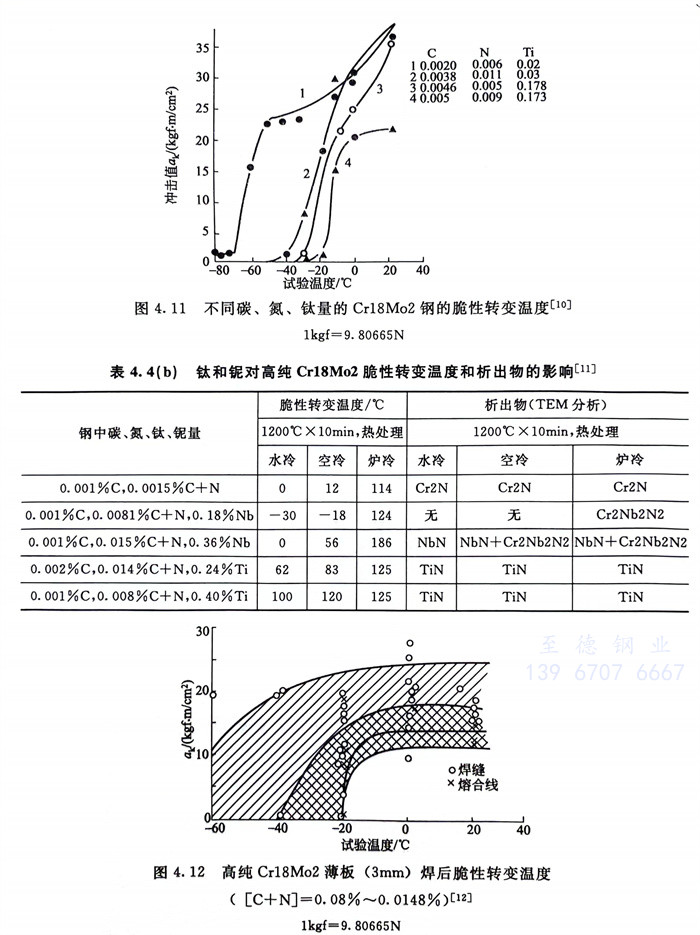

一些结果见图4.10（b）～图4.12。可以看出，适宜的热处理可以获得满意的塑、韧性［图4.10（b）］；尽量降低钢中的碳、氮含量，适量的钛含量，可使此钢的脆性转变温度降到-20℃以下（图4.11）；在模拟焊接条件（1200℃×10min）并以不同速度冷却，所试验的高纯Cr18Mo2钢中仅含0.001％～0.002％C，但C + N含量均≤0.015％，不论是否添加稳定元素Ti、Nb，只要有氮化物析出，也同样会显著提高钢的脆性转变温度［表4.4（b）］，而薄截面尺寸（3mm）的高纯Cr18Mo2的焊接接头（焊缝和熔合线）脆性转变温度也可低于-20℃以下（图4.12）。
b. 耐蚀性

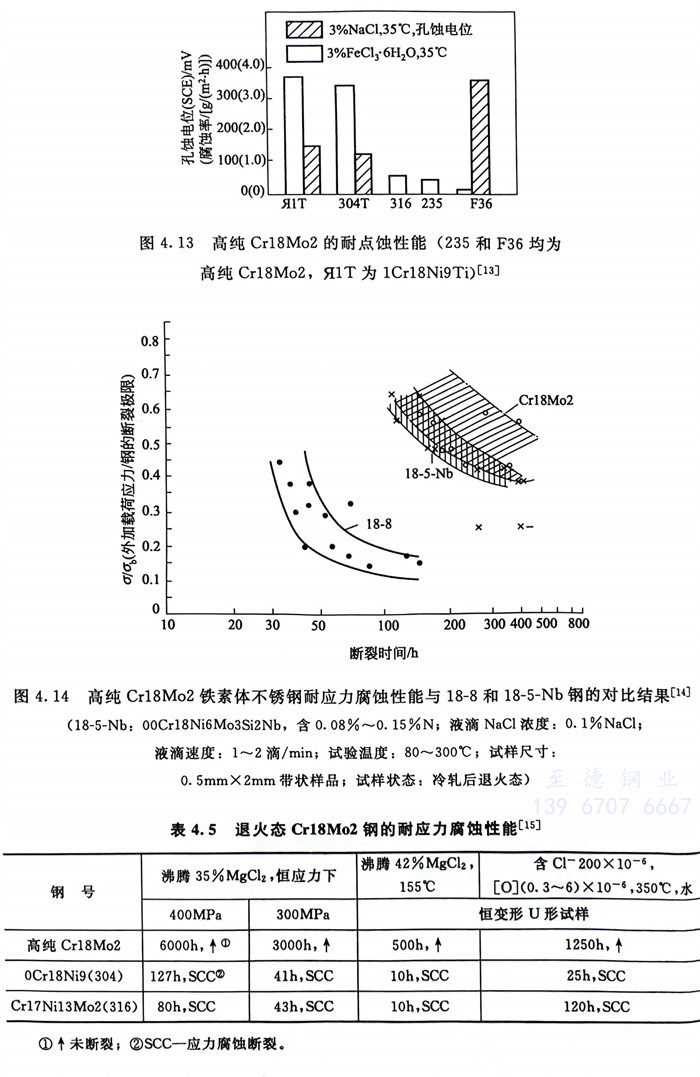

高纯Cr18Mo2的耐全面腐蚀和耐局部腐蚀性均优于0Cr18Mo2和00Cr18Mo2，在许多条件下与316（0Cr17Ni14Mo2）不锈钢相当或稍优。高纯Cr18Mo2不锈钢耐氯化物应力腐蚀性能优良。一些经验结果见图4.13、图 4.14 和表 4.5 。
c. 冷成型性

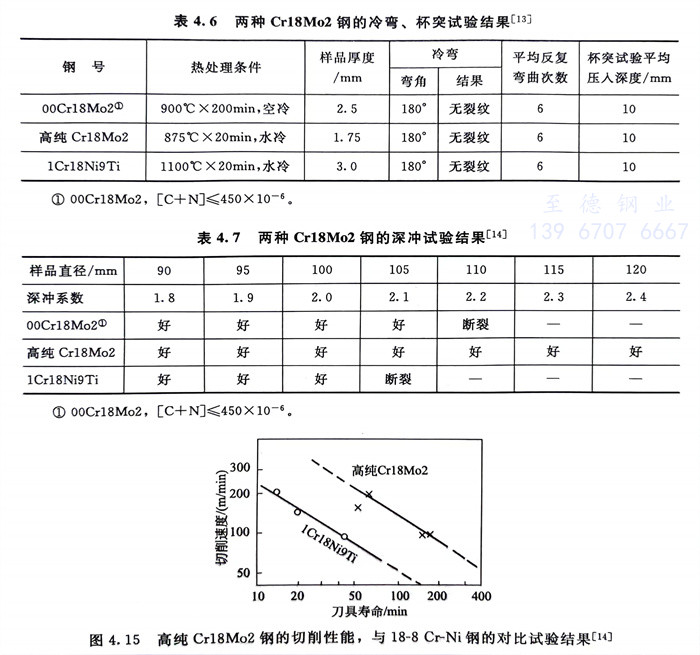

高纯Cr18Mo2具有良好的冷成型性，一些试验结果见表4.6和表4.7。此钢还具有良好的切削性，见图4.15。
表4.6 两种Cr18Mo2钢的冷弯、杯突试验结果
表4.7 两种Cr18Mo2钢的深冲试验结果
图4.15 高纯Cr18Mo2钢的切削性能，与18-8 Cr-Ni钢的对比试验结果
d. 焊接性

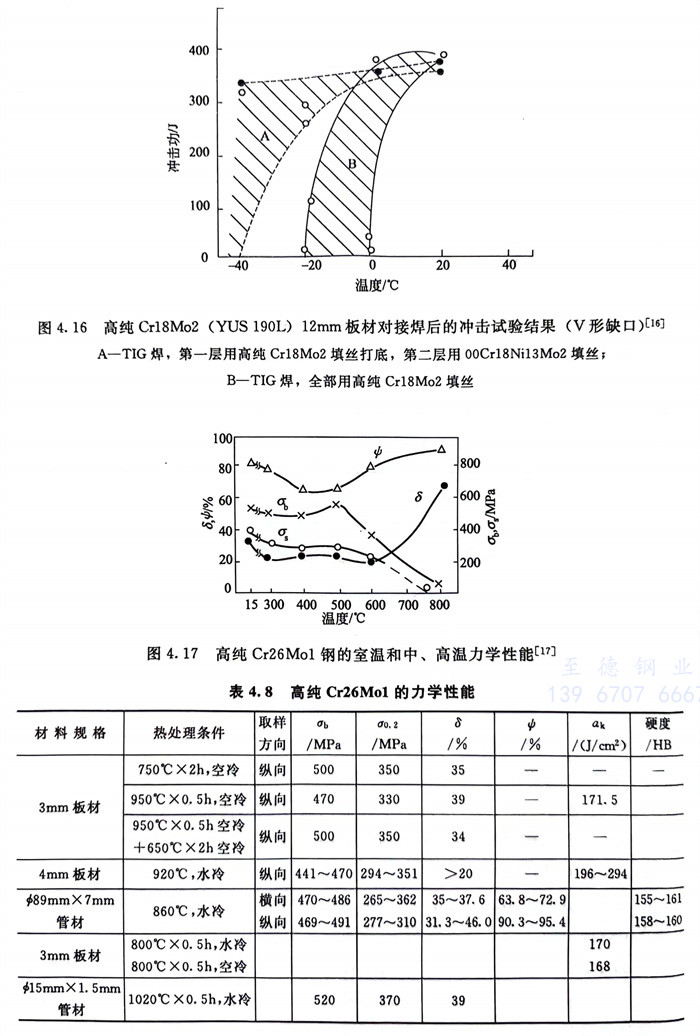

高纯Cr18Mo2焊接性良好，焊后脆性转变温度≤-20℃（图4.12），含稳定化元素Ti、Nb时，没有晶间腐蚀敏感性。当采用奥氏体不锈钢作为焊接填丝时，焊后可获更为满意的脆性转变温度和韧性（图4.16）。
