108Cr14Mo4V 不锈钢是一种高碳高铬马氏体不锈钢，经淬火、回火后具有高硬度、高耐磨性和良好的耐蚀性，高温硬度也较高。该钢适宜制造在腐蚀环境和强氧化气氛中工作的轴承、医用手术刀具和塑料模具等。
一、化学成分

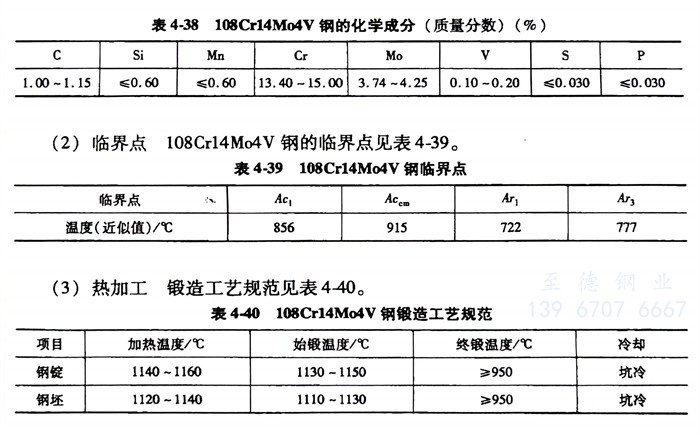

108Cr14Mo4V 不锈钢的化学成分见表4-38。
二、临界点
108Cr14Mo4V 不锈钢的临界点见表4-39。
三、热加工
108Cr14Mo4V 不锈钢锻造工艺规范见表4-40。
四、预备热处理
退火：加热温度为880～1000℃，保温4～6h；炉冷至600℃保温2～5h，出炉空冷，硬度为197～241HBW。
五、淬火及回火
108Cr14Mo4V 不锈钢淬火温度为1100～1120℃，油冷，硬度≥58HRC。回火温度为500～525℃，保温2h，回火4次，硬度为61～63HRC。

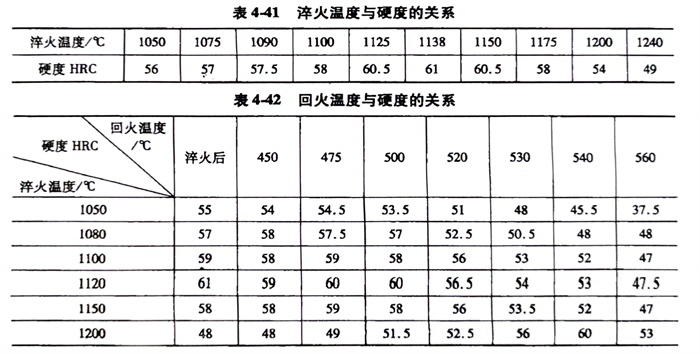

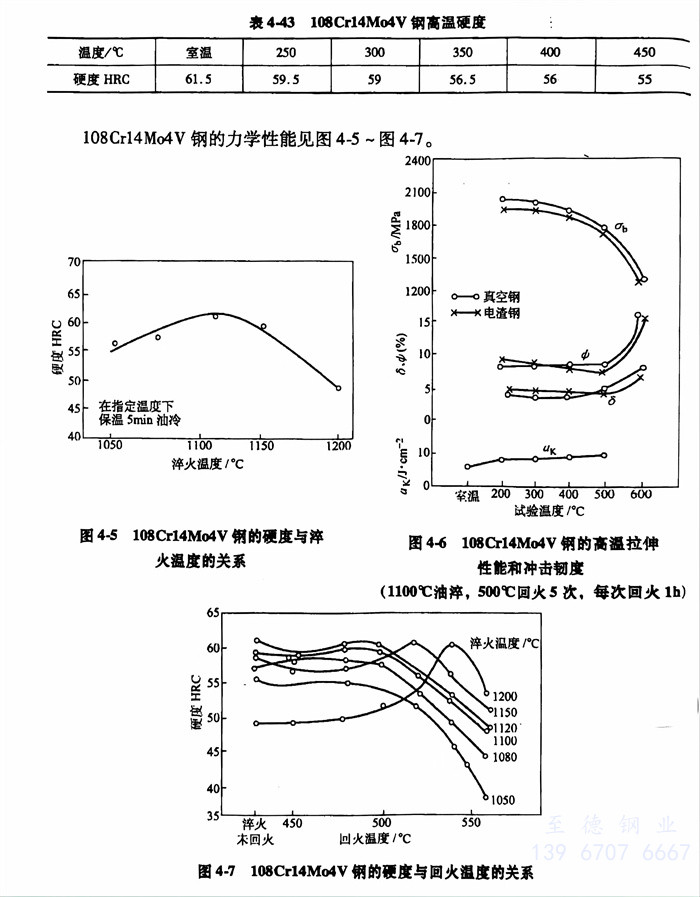

淬火温度、回火温度与硬度的关系分别见表4-41、表4-42。108Cr14Mo4V 不锈钢高温硬度见表4-43。
