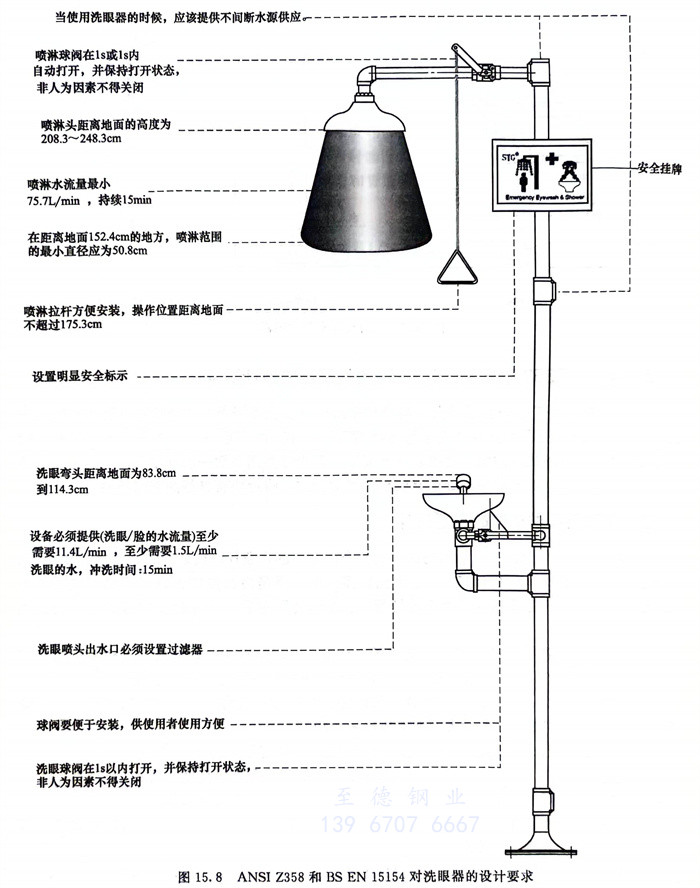

BS EN 15154《应急安全淋浴器》与ANSI Z358《安全淋浴器》对洗眼器的设计要求是一致的，见图15.8。洗眼器安装位置与危险物的距离在10s内，且在同一水平面上，途中没有任何障碍物。洗眼器提供的水源温度：16～38℃。至少每星期激活一次洗眼器，根据标准每年对洗眼器进行检查。洗眼器在高处要有明显醒目的标志，附近要有良好的照明条件。
一、洗眼器和淋浴器的布置设计
①. 对强毒性物料及具有化学灼伤的腐蚀性介质危害的作业环境区域内，需要设置洗眼器、淋浴器，其服务半径小于等于15m。通常洗眼器、淋浴器是由制造厂成套供货的。洗眼器应适用于只对脸部或眼睛可能造成伤害的场所。事故淋浴器应适用于只对身体可能造成伤害的场所。
②. 洗眼器、淋浴器应布置在地面上或塔、泵附近，不应影响正常通行、操作和维修。例如洗眼器、淋浴器布置在管廊的柱子旁，应在软管站布置图上表示位号及定位尺寸。
③. 喷淋洗眼设施顶部应设置紧急救护标志牌，其内容应包括但不限于：用文字表明该设备的功能和作用；用图形、图示表明文字描述的功能。
④. 喷淋洗眼设施顶部或附近应设置声光报警装置，且信号宜送至控制室。
⑤. 喷淋洗眼设施安装高度应符合下列要求：洗眼器喷头距地面高度宜为0.84～1.14m；喷淋器淋浴喷头距地面高度宜为2.08～2.44m，拉手距地面高度不大于1.75m。
⑥. 安装基础应符合下列要求：当设备设置在地面时，采用混凝土基础；当设备设置在框架的钢平台上时，采用焊接固定。
⑦. 采用生活用水，连续供水时间不应少于20min。在我国，水质应符合GB 5749的要求。当设备设置在框架的钢平台上时，宜设有接水盘。
二、洗眼器和淋浴器管道的配管设计
①. 洗眼器、淋浴器接入的生活饮用水，通常来自地下。如果来自管廊，应从总管顶部引出。
②. 在寒冷的地方或季节，接入洗眼器、淋浴器的生活饮用水管线必须采取防冻措施。常用方式如下。
a. 切断阀设在地下冰冻线以下，阀后管线加排放孔及沙坑以排净管内存水。
b. 洗眼淋浴器及管道系统采用电伴热。
c. 选购带电伴热的洗眼淋浴器。
d. 洗眼器、淋浴器经常被组合成一体，以便减少费用和节省占地空间。
③. 供水管道应设置过滤器，防止水中携带固体颗粒进入眼睛。

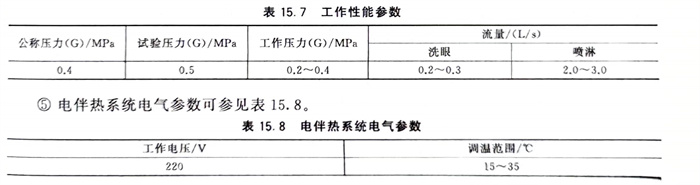

④. 工艺主要工作性能参数，可参考表15.7。

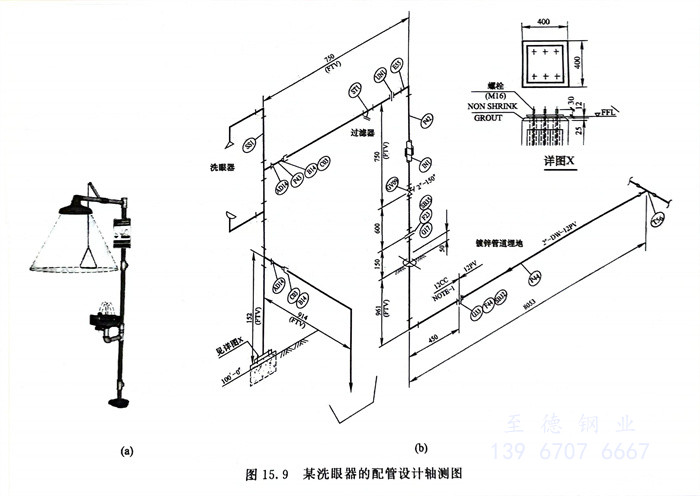

工程应用：某装置洗眼器的配管设计及轴测详图
图15.9是笔者负责设计的某装置洗眼器的配管设计及轴测详图。由于是改造项目，仅有120个管线号，没有使用3D软件，轴测图都是用CAD设计的。
洗眼器、淋浴器是由制造厂成套供货，连接的管道需要做详细的配管设计并统计材料。
