13Cr13Mo（1Cr13Mo）是马氏体不锈钢，是在12Cr13（1Cr13）不锈钢中加入质量分数为0.30％～0.60％的钼发展起来的，提高了钢的耐蚀性和强度，经淬火、回火处理后具有较高的强度、韧性，以及良好的耐蚀性和冷变形性。在小于30℃的弱腐蚀介质中（盐水溶液、稀硝酸等）具有良好的耐蚀性；在淡水、蒸汽、湿大气条件下也有足够的耐蚀性，切削加工性好。该钢属于高强度钢，既耐蚀又耐热。用于制造要求韧性较高，承受冲击负荷的零件，如汽轮机叶片、水压机零件和耐高温用的机械零部件。
一、化学成分

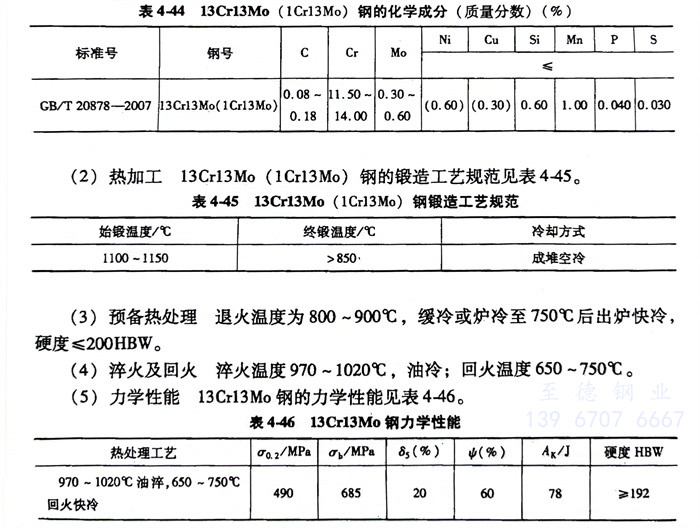

13Cr13Mo（1Cr13Mo）不锈钢的化学成分见表4-44。
二、热加工
13Cr13Mo（1Cr13Mo）不锈钢的锻造工艺规范见表4-45。
三、预备热处理
13Cr13Mo（1Cr13Mo）不锈钢退火温度为800～900℃，缓冷或炉冷至750℃后出炉快冷，硬度≤200HBW。
四、淬火及回火
13Cr13Mo（1Cr13Mo）不锈钢淬火温度970～1020℃，油冷；回火温度650～750℃。
五、力学性能
13Cr13Mo 不锈钢的力学性能见表4-46。
